Размеры и масса |
|
Длина, L | 10500 мм |
Ширина, B | 175 мм |
Ширина, b | 175 мм |
Высота, H | 190 мм |
Высота, h | 190 мм |
Масса | 1.18 т |
Расход материалов |
|
Класс / марка бетона | В30 |
Бетон | 0.47 м³ |
Рабочие чертежи, ГОСТ, ТУ |
|
Серия | 3.407.1-143 Выпуск 7 |
Описание |
|

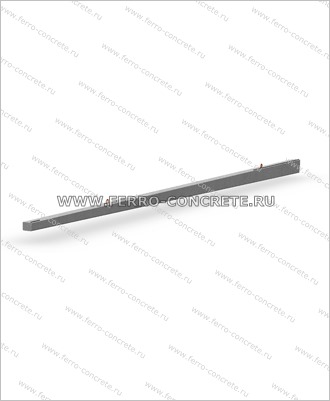

Условные обозначения | СВ105 СВ - стойка высоковольтная, 105 - длина (дм). |
Дополнительная информация | Применение стойки СВ105Железобетонная стойка СВ 105 предназначена для применения в качестве опор воздушных линий электропередач длиной 10,5 метров с расчетным изгибающим моментом 50 кНм. На базе стоек изготовляются опоры следующих типов: промежуточные для ненаселённой и населённой местности, угловая промежуточная на угол поворота ВЛ до 30°, анкерная (концевая) опора, угловая анкерная на угол поворота до 90°, ответвительная анкерная, угловая ответвительная анкерная. Заземление опор на базе стоек СВ105Для заземления опор в железобетонных стойках предусмотрены нижний и верхний заземляющие проводники, изготовляемые из стального стержня диаметром 10 миллиметров. Эти проводники на заводе ЖБИ должны быть приварены к одному из рабочих стрежней арматуры стойки при ее изготовлении. ПроизводствоСтойки производятся по серии 3.407.1-143 Железобетонные опоры ВЛ 10 кВ Выпуск 7 Железобетонные элементы опор. Все характеристики стоек СВ 105 (размеры, вес, характеристики бетона) указаны в серии, указанной выше. При производстве стоек должна контролироваться величина напряжения арматуры и передаточная прочность бетона. Передаточная прочность бетона должна быть не ниже приведенной в серии.Изготовление стоек производят с натяжением напрягаемой арматуры на упоры механическим или электротермическим способами. Анкеровка напрягаемой арматуры должна обеспечивать восприятие усилия натяжения арматуры и требуемую точность натяжения. Тепловая обработка стоек СВ должна обеспечивать получение бетона с заданными свойствами в установленные сроки. Передача напряжения напрягаемой арматуры с опалубки на бетон стойки должна осуществляться только после его охлаждения до температуры 25-30° или до температуры цеха. Запрещается производить распалубку до полного снятия натяжения арматуры. Стальные формы для изготовления стоек должны удовлетворять требованиям ГОСТ 25781-83 Цена стоек СВ 105На нашем сайте в большинстве случаем указаны договорные цены. Для получения актуальной цены рекомендуется выбрать поставщика ЖБИ из ближайшего к вам региона и отправить запрос ему по контактам. Выбрать поставщика стоек СВ можно тут. |
