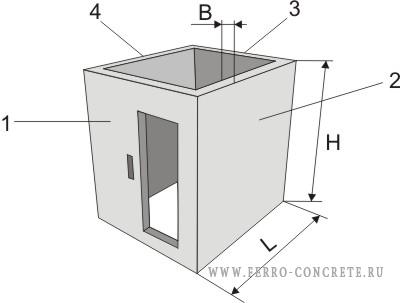

Картинка изделия жби: ПШЛ100.36-3

ПШЛ100.36-3

(0 отзывов)
Договорная

Размеры и масса

Длина, L 2510 мм
Ширина, B 140 мм
Высота, H 3560 мм
Масса 3,15 т

Рабочие чертежи, ГОСТ, ТУ

ГОСТ 5746
Серия 1.289.1-2, выпуск 1-1

Описание

Условные обозначения ПШЛХБ-ХХп-ХХХаб

ПШЛ - панель шахты лифта
Х - грузоподъемность лифта в десятках кг:63 и 100
Б - пассажирский для лечебно-профилактических учреждений
Буквы отсутствуют - лифт обычный пассажирский
ХХ - высота изделия округленно (дм)

Расположение противовеса относительно кабины:
п - справа от кабины
Буквы отсутствуют - противовес сзади

ХХХ - порядковый номер изделия для определенного типа шахты при данной высоте панели

Схема установки лифтов:
а - при групповой установке лифтов
буквы отсутствуют - при одиночной установке лифта

Тип крепления оборудования:
б - при болтовом креплении оборудования лифта
Буквы отсутствуют - крепление оборудования лифта к закладным деталям
