Размеры и масса |
|
Длина, L | 1750 мм |
Ширина, B | 1500 мм |
Высота, H | 160 мм |
Масса | 1.03 т |
Расход материалов |
|
Класс / марка бетона | В30 |
Бетон | 0.41 м³ |
Сталь | 24.88 кг |
Рабочие чертежи, ГОСТ, ТУ |
|
ГОСТ | 21924.0-84, 21924.2-84 |
Описание |
|
Условные обозначения | Маркировка дорожных плит по ГОСТ 21924.0-841П18.15-10 1 - назначение плиты ("1" - для постоянных дорог), П - плита прямоугольная, 18 - длина (дм), 15 - ширина (дм), 10 - расчетная нагрузка (т). |

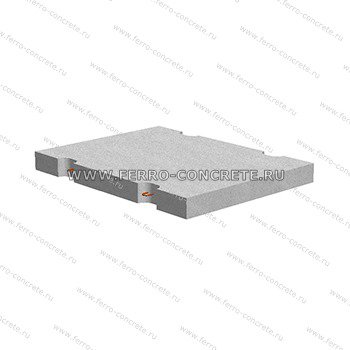

Дополнительная информация | Дорожная плита 1П18.15-10 имеет прямоугольную форму и предназначена для постоянных дорог, выдерживает постоянную нагрузку 10 т. Рабочая поверхность плиты (верхняя поверхность дорожного покрытия) имеет рифление. Для изготовления плиты применяется бетон марки В30.Хранение и транспортирование дорожных плит (по ГОСТ 21924.0-84)Хранение и транспортирование плит должно производиться в рабочем (горизонтальном) положении. Плиты следует хранить на складах в штабелях рассортированными по маркам и партиям. Высота штабеля должна быть не более 2,0 м. Нижний ряд плит в штабеле следует укладывать по плотному, тщательно выравненному основанию подкладки, расположенные у мест подъема плит. Толщина подкладок должна быть при грунтовом основании не менее 100 мм, а при жестком основании - не менее 50 мм. Плиты при хранении в штабеле, а также при транспортировании необходимо укладывать на поперечные прокладки толщиной не менее 25 мм, расположенные строго по вертикали одна над другой у мест подъема плит. При этом следует обеспечивать возможность захвата каждой плиты краном и свободный подъем ее для погрузки на транспортные средства и монтажа. Погрузка, транспортирование и разгрузка плит должны производиться с соблюдением мер, исключающих возможность повреждения плит. Hе допускается: разгрузка плит сбрасыванием; захват плит за подъемные технологические петли при погрузке, разгрузке и монтаже. Высота штабеля плит при транспортировании устанавливается в зависимости от грузоподъемности транспортных средств и допускаемых габаритов. Плиты следует транспортировать автомобильным или железнодорожным транспортом в рабочем положении (лицевой поверхностью вверх) с надежным закреплением, предохраняющим плиты от смещения. Плиты при транспортировании не должны подвергаться ударам и толчкам. |
