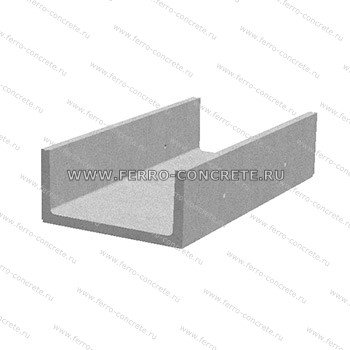

Картинка изделия жби: Л11-11/2

Л11-11/2

(0 отзывов)
Договорная

2970x1480x700 мм, Серия: 3.006.1-2.87 Выпуск 1

Ключевые фразы: Лоток

ПОДЕЛИТЬСЯ:

Размеры и масса
Длина, L	2970 мм
Ширина, B	1480 мм
Высота, H	700 мм
Масса	1.8 т
Расход материалов
Класс / марка бетона	В30
Бетон	0.72 м³
Рабочие чертежи, ГОСТ, ТУ
Серия	3.006.1-2.87 Выпуск 1
Описание
Условные обозначения	Марка элемента железобетонного Л 11-11/2 расшифровывается следующим образом Л - лоток; 11 - порядковый номер изделия; 11 - расчетная вертикальная нагрузка, равномерно распределенная; /2 - означает половину длины типового лотка.
Дополнительная информация	Лотки теплотрасс Л11-11/2 представляют собой геометрическую фигуру в виде П-образного элемента из железобетона. Иногда строители называют эти изделия бетонными каналами. Предназначены лотки для устройства каналов и прокладки в них трубопроводов различного диаметра, электрических кабелей и пр. Размеры лотка составляют 2970 мм х 1480 мм х 700 мм, вес - 1.8 т., объём бетона - 0.72 м³. Сфера применения лотков Железобетонные лотки теплотрасс Л 11-11/2 являются унифицированными изделиями из бетона в сфере строительства. В основном они используются для строительства каналов, в которых возможна прокладка электрических кабелей, трубопроводов от малого до большого диаметра. Очень часто лотковые элементы используются для обустройства тепловых сетей, где прокладываются трубы горячего и холодного водоснабжения. Бывает, что каналы строят при помощи двух уложенных один на другой лотков Л 11-11/2, соединенных между собой швеллерами, которые укладывают в продольные швы образуемого канала или тоннеля. Возможно применение лотков для теплотрасс Л 11-11/2 в строительстве сложных строительных инженерных сооружениях. Для этого используются высокомарочные бетоны с повышенными характеристиками по водонепроницаемости и морозостойкости. Проектами может предусматриваться наличие закладных деталей для крепления труб, кабелей и других возможных коммуникаций. Закрытие и герметизация лотка Л11-11/2 достигается при помощи лотковых плит марки П, ПТ, таким образом инженерные коммуникации, размещенные внутри канала, лоток и плита защищает со всех сторон от неблагоприятных факторов окружающей среды (осадки, влага, сильные перепады температур. Применяются плиты одного размерного ряда, что и лотки Л11-11/2. Железобетонный лоток теплотрассы Л 11-11/2 может применяться в климатических зонах с минусовыми температурами до -55°С, в этом случае используют специальные добавки, которые повышают характеристики бетона по морозостойкости и водонепроницаемости, при применении которых допускается использование лотков при очень низких температурах. Иногда предъявляется требование к лоткам Л 11-11/2 для применение особо агрессивных средах, тогда уже используется специальный цемент, которых может обеспечить эксплуатационные характеристики. При строительстве в сейсмически активных зонах лотки Л 11-11/2 производятся с усиленной арматурной сеткой, и покрытием более толстым слоем бетона. Таким образом лотки могут выдержать более высокие нагрузки по сравнению с обычным исполнением лотка. Железобетонные лотки теплотрасс устойчивы к сейсмической активности и могут выдерживать до 9 баллов по шкале Рихтера. Производство и основные характеристики. Лотки Л 11-11/2 изготавливаются на тяжёлом бетоне класса по прочности на сжатие В30 в металлической форме. Арматура применяется классов А-1 и А-3 по ГОСТ 6781-82, арматурные сетки сварного типа С4-16-1, С 2-8-1, С 4-46, С 2-16 применяются с соответствии со сборочными чертежами Серии 3.006.1-2.87. Монтажные петли УП1-8 по Серии 1.400-9 выпуск 1. Фиксаторы Ф6 Изготавливаются лотки Л 11-11/2 методом вибропрессования. Бетонирование осуществляется в металлической оснастке расположенной горизонтально. При наборе бетоном распалубочной прочности (не менее 70% проектной прочности) изделие ЖБИ достается из металлоформы. Транспортировка и складирование. Складирование лотков теплотрасс Л 11-11/2 производится в штабелях не более чем в три ряда в высоту. Обязательно использования деревянной прокладки сечение 250х40мм на уровне строповочных петель. При перевозке лотки должны иметь опоры, расположенные также, как и при складировании. Цены на локти Л11-11/2 Цены на железобетонные лотки теплотрасс Л11-11/2 сильно разнятся в каждом регионе России. В нашем каталоге представлено заводы ЖБИ практические со всех регионов страны. Рекомендуем для получения актуальной цены обращаться по телефонам или отправлять запросы на лотковые элементы по e-mail, указанным в карточках заводов. Ознакомиться со списком производителей и поставщиков лотков можно на странице предложений продавцов ЖБИ.
