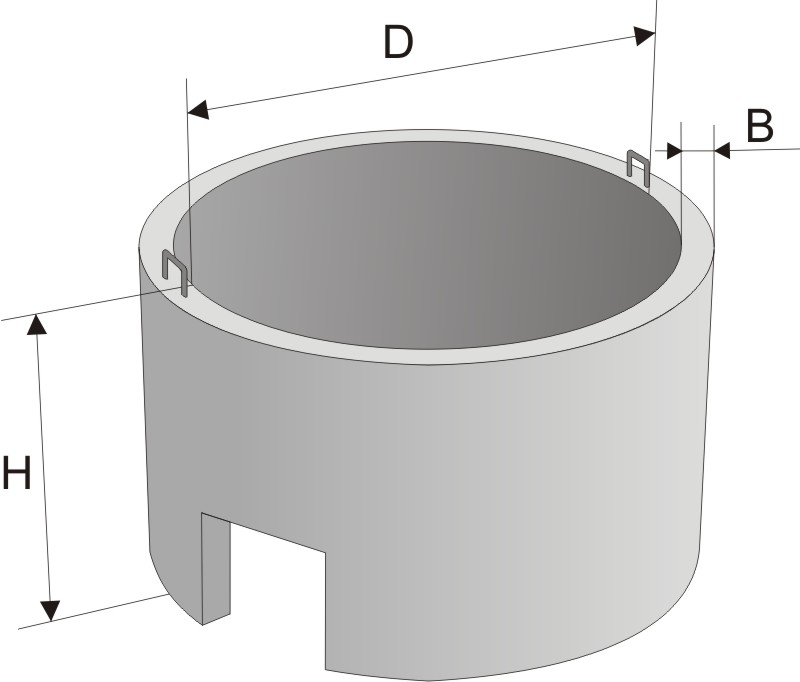

Размеры и масса |
|
| Диаметр внутренний, D | 1000 мм |
| Ширина, B | 80 мм |
| Высота, H | 890 мм |
| Масса | 0,57 т |
Рабочие чертежи, ГОСТ, ТУ |
|
| ГОСТ | 8020-90 |
| Серия | 3.900-3, выпуск 7 |
Описание |
|
| Примечание | Размеры отверстий: 2 отверстия - 200*400 мм. |
| Условные обозначения | КЦ Х-ХХа КЦ - кольцо стеновое; Х - внутренний диаметр кольца (дм); ХХ - высота кольца (дм); а - исполнение колец с дополнительными конструктивными особен-ностями (отверстиями для пропуска трубопро-водов). |
