ТСА-4,5-2 ... ТСА-4,5-4Э

(0 отзывов)
Договорная

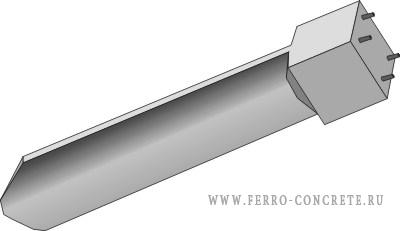

Железобетонные фундаменты опор контактной сети: ТСА-4,5-2, ТСА-4,5-2Э, ТСА-4,5-3, ТСА-4,5-3Э, ТСА-4,5-4, ТСА-4,5-4Э

Размеры и масса
Длина, L	4500 мм
Ширина, B	670 мм
Высота, H	670 мм
Масса	1,95 т
Рабочие чертежи, ГОСТ, ТУ
Рабочие чертежи	№4182И
ТУ	3185-823-01393674-05
Описание
Марки изделий	ТСА-4,5-2 ТСА-4,5-3 ТСА-4,5-4 ТСА-4,5-2Э ТСА-4,5-3Э ТСА-4,5-4Э
Условные обозначения	ТСА-4,5-2 ТСА - трёхлучевой фундамент со скосом с анкерным креплением консольных опор контактной сети 4,5 - длина в метрах 2 - порядковый номер несущей способности фундамента - нормативного изгибающего момента, равного 79 кН м Дополнительные характеристики условий эксплуатации стоек от воздействия: К - агрессивной среды М - температуры наружного воздуха ниже минус 40°С Э - повышенной электрокоррозионной опасности на постоянном токе. Пример маркировки: ТСА-4,5-2Э
Дополнительная информация	Фундаменты железобетонные трёхлучевые с заострением подземной части с анкерным креплением консольных опор для контактной сети.
