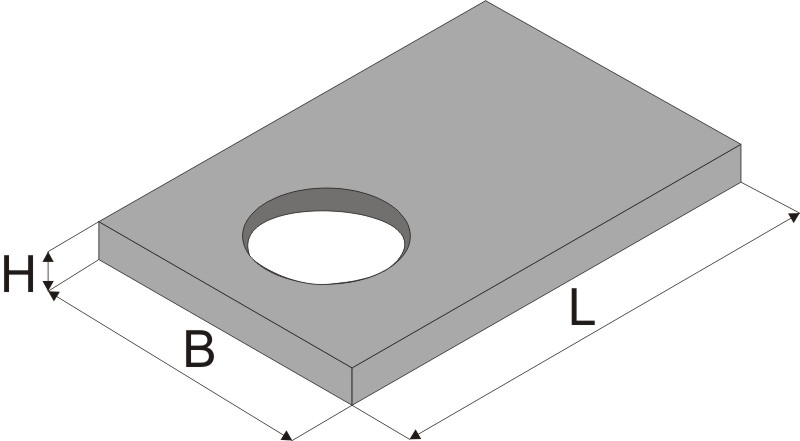

Размеры и масса |
|
Длина, L | 2300 мм |
Ширина, B | 1500 мм |
Высота, H | 200 мм |
Диаметр отверстия | 700 мм |
Масса | 1.53 т |
Рабочие чертежи, ГОСТ, ТУ |
|
Рабочие чертежи | Серия 3.006.1-2.87 Выпуск 6 |
Описание |
|
Примечание | 1 отверстие диаметром 700 мм. |
Условные обозначения | По4 По - плита с отверстием, 4 - порядковый номер элемента. |
