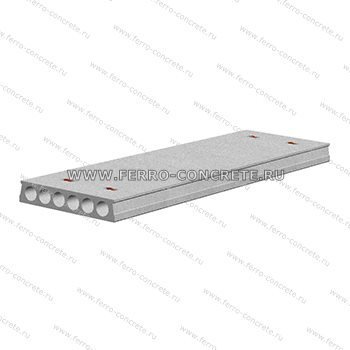

ПК63.12-8

6280x1190x220 мм, Серия: 1.141-1 Выпуск 63
Договорная

ПроТехСтрой

Размеры и масса

Длина, L 6280 мм
Ширина, B 1190 мм
Высота, H 220 мм
Масса 2.200 т

Расход материалов

Класс / марка бетона М200
Бетон 0.88 м³

Рабочие чертежи, ГОСТ, ТУ

Серия 1.141-1 Выпуск 63

Описание

Условные обозначения

Маркировка плиты перекрытия ПК


ПК63.12-8AIIIТ-а

ПК - панель перекрытия круглопустотная,
63 - длина (дм),
12 - ширина (дм),
8 - расчетная нагрузка (без учета собственной массы панели),
AIII - класс напрягаемой рабочей арматуры,
Т - изготавливается из тяжелого бетона,
а - индекс для панелей с усиленными торцами.
Примечание В каталоге представлены плиты типовой длины.
Возможно изготовление плит разной дины и под различные расчетные нагрузки.

Обращайтесь к производителю.
Дополнительная информация Плиты перекрытия ПК – железобетонное изделия наиболее часто используемое в строительстве общественных, административных зданий, промышленных объектов и других сооружений. Плиты предназначены для перекрытия этажей.

Производство плит перекрытия


Производство плит перекрытия ПК осуществляется в соответствии с ГОСТ 9561-91 и серией 1.141-1 Выпуск 63 в опалубках с использованием технологии вибропрессования. Образование круглых пустот достигается за счет установки пуансонов, которые извлекаются перед пропариванием панелей. В производстве плиты используют тяжелый бетон*.

Если кратко рассмотреть процесс производства круглопустотных плит, то он выглядит следующим образом: опалубка очищается, смазывается специальными жидкостями, укладываются арматурные сетки (если плиты преднапряженные, то происходит напряжение стержней), далее заряженная опалубка помещается на вибростол, где заводятся пуансоны и из бетонораздатчика подается бетон в форму. В процессе раздачи бетона включается вибростол, чтобы бетон равномерно распределялся по опалубке и не было пустот. После заполнения бетоном опалубки, сверху бетон прижимается грузом и вибрируется несколько мину, после чего пресс поднимается, выводятся пуансоны, и изделие при помощи крана перемещается в пропарочную камеру.

В пропарочной камере плиты перекрытия пк подвергаются тепловой обработке, в результате чего плиты быстрее набирают распалобучную прочность.

* Тяжелый бетон характеризуется плотностью 1600 -2500 кг/куб. м. и изготавливается на заполнителях из горных пород (граните, известняке, диабазе, щебне).

Правила хранения плит перекрытий ПК


Плиты необходимо хранить в рабочем положении. Между плитами должны быть уложены деревянные прокладки прямоугольного сечения толщиной не менее 30 мм.
Прокладки для нижнего ряда плит должны быть уложены на плотном тщательно выравненном основании.
Прокладки всех вышележащих плит перекрытий пк должны быть расположены по вертикали одна над другой.
При хранении плиты должны быть рассортированы по маркам.

Размеры


Размеры плит составляют в длину 6280 мм, ширину - 1190 мм, высоту - 220 мм.
Ключевые фразы Плиты шириной 1.2 м
