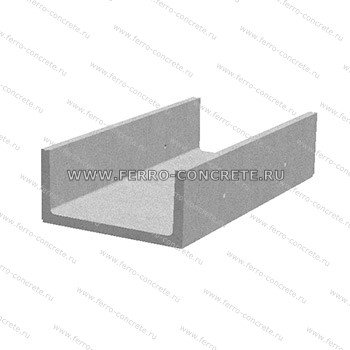

Картинка изделия жби: Л1-8/2

Л1-8/2

(0 отзывов)
Договорная

2970x420x360 мм, Серия: 3.006.1-2.87 Выпуск 1

Ключевые фразы: Лоток

ПОДЕЛИТЬСЯ:

Размеры и масса
Длина, L 2970 мм
Ширина, B 420 мм
Высота, H 360 мм
Масса 0.43 т

Расход материалов
Класс / марка бетона В15
Бетон 0.17 м³

Рабочие чертежи, ГОСТ, ТУ
Серия 3.006.1-2.87 Выпуск 1

Описание
Условные обозначения Маркировка Л1-8/2 в соответствии с Серией 3.006.1-2.87 Выпуск 1, расшифровывается как

Л - лоток;
1 - порядковый номер изделия;
8 - расчетная вертикальная нагрузка, равномерно распределенная;
/2 - означает половину длины типового лотка.
Дополнительная информация
Лотки теплотрасс Л1-8/2 представляют собой геометрическую фигуру в виде П-образного элемента из железобетона. Иногда строители называют эти изделия бетонными каналами. Предназначены лотки для устройства каналов и прокладки в них трубопроводов различного диаметра, электрических кабелей и пр.

Сфера применения лотков

Железобетонные лотки теплотрасс Л 1-8/2 являются унифицированными изделиями из бетона в сфере строительства. В основном они используются для строительства каналов, в которых возможна прокладка электрических кабелей, трубопроводов от малого до большого диаметра. Очень часто лотковые элементы используются для обустройства тепловых сетей, где прокладываются трубы горячего и холодного водоснабжения. Бывает, что каналы строят при помощи двух уложенных один на другой лотков Л 1-8/2, соединенных между собой швеллерами, которые укладывают в продольные швы образуемого канала или тоннеля.
Возможно применение лотков для теплотрасс Л 1-8/2 в строительстве сложных строительных инженерных сооружениях. Для этого используются высокомарочные бетоны с повышенными характеристиками по водонепроницаемости и морозостойкости. Проектами может предусматриваться наличие закладных деталей для крепления труб, кабелей и других возможных коммуникаций.
Закрытие и герметизация лотка Л1-8/2 достигается при помощи лотковых плит марки П, ПТ, таким образом инженерные коммуникации, размещенные внутри канала,  лоток и плита защищает со всех сторон от неблагоприятных факторов окружающей среды (осадки, влага, сильные перепады температур. Применяются плиты одного размерного ряда, что и лотки Л1-8/2.
Железобетонный лоток теплотрассы Л 1-8/2 может применяться в климатических зонах с минусовыми температурами до -55°С, в этом случае используют специальные добавки, которые повышают характеристики бетона по морозостойкости и водонепроницаемости, при применении которых допускается использование лотков при очень низких температурах. Иногда предъявляется требование к лоткам Л 1-8/2 для применение особо агрессивных средах, тогда уже используется специальный цемент, которых может обеспечить эксплуатационные характеристики.
При строительстве в сейсмически активных зонах лотки Л 1-8/2 производятся с усиленной арматурной сеткой, и покрытием более толстым слоем бетона. Таким образом лотки могут выдержать более высокие нагрузки по сравнению с обычным исполнением лотка. Железобетонные лотки теплотрасс устойчивы к сейсмической активности и могут выдерживать до 9 баллов по шкале Рихтера.

Производство и основные характеристики.

Лотки Л 1-8/2 изготавливаются на тяжёлом бетоне класса по прочности на сжатие В15 в металлической форме. Арматура применяется классов А-1 и А-3 по ГОСТ 6781-82, арматурные сетки сварного типа С 2-1 и С 3-1 применяются с соответствии со сборочными чертежами Серии 3.006.1-2.87. Монтажные петли УП1-2 по Серии 1.400-9 выпуск 1. Изготавливаются лотки Л 1-8/2 методом вибропрессования. Бетонирование осуществляется в металлической оснастке расположенной горизонтально. При наборе бетоном распалубочной прочности (не менее 70% проектной прочности) изделие ЖБИ достается из металлоформы.

Транспортировка и складирование.

Складирование лотков теплотрасс Л 1-8/2 производится в штабелях не более чем в три ряда в высоту. Обязательно использования деревянной прокладки сечение 250х40мм на уровне строповочных петель. При перевозке лотки должны иметь опоры, расположенные также, как и при складировании.
