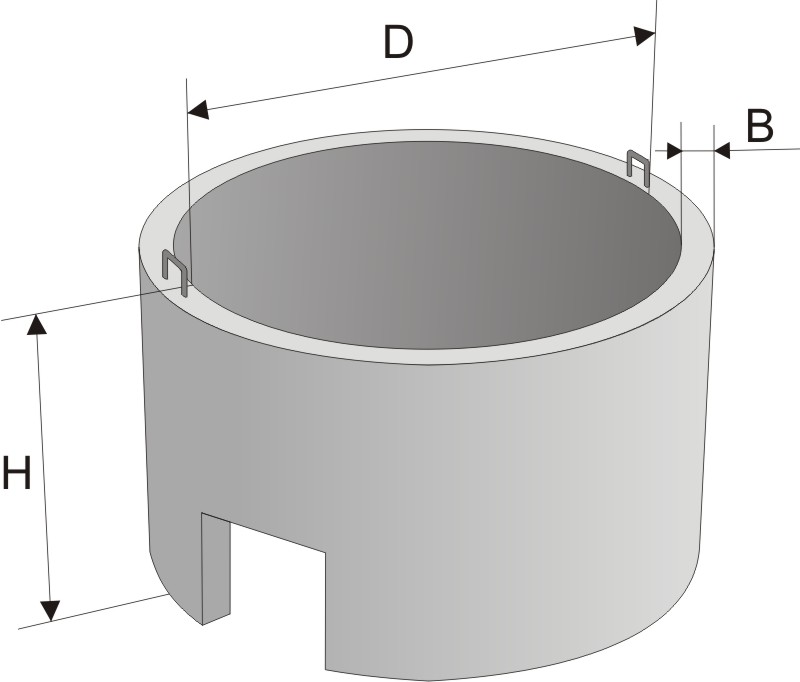

Размеры и масса |
|
Диаметр внутренний, D | 700 мм |
Ширина, B | 70 мм |
Высота, H | 890 мм |
Масса | 0,35 т |
Рабочие чертежи, ГОСТ, ТУ |
|
Рабочие чертежи | Типовой проект 902-09-46.88 |
Описание |
|
Примечание | Размеры и количество отверстий: 1 отверстие - 450х450 мм. |
Условные обозначения | КЦ 7-9б КЦ - кольцо стеновое, 7 - внутренний диаметр кольца (дм), 9 - высота кольца (дм), б - исполнение колец с дополнительными конструктивными особенностями (отверстиями для пропуска трубопроводов). |
