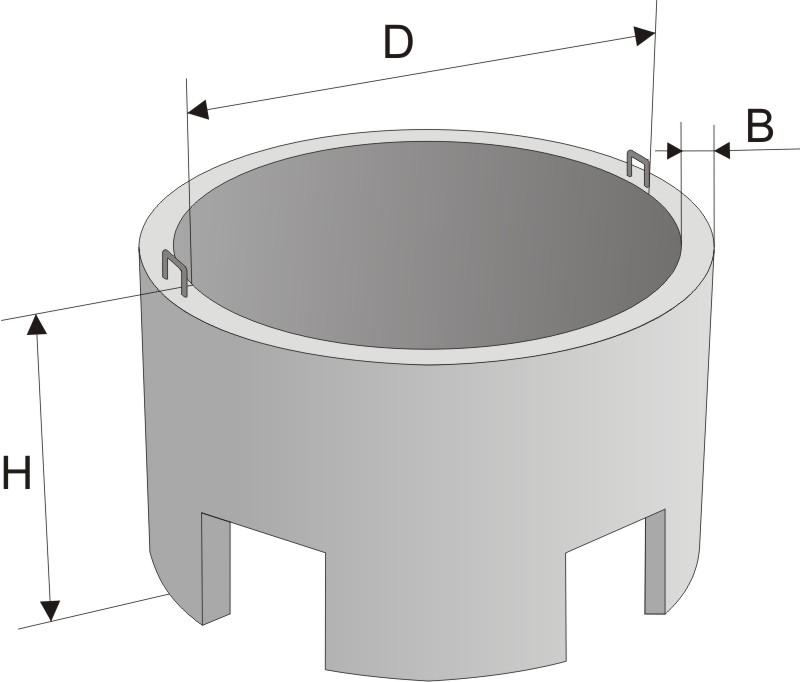

Размеры и масса |
|
Диаметр внутренний, D | 2000 мм |
Ширина, B | 100 мм |
Высота, H | 890 мм |
Масса | 1,12 т |
Рабочие чертежи, ГОСТ, ТУ |
|
ГОСТ | 8020-90 |
Серия | 3.900-3, выпуск 7 |
Описание |
|
Примечание | Размеры и количество отверстий: 2 отверстия - 500х500 мм; 2 отверстия - 900х500 мм. |
Условные обозначения | КЦ Х-ХХа КЦ - кольцо стеновое; Х - внутренний диаметр кольца (дм); ХХ - высота кольца (дм); а - исполнение колец с дополнительными конструктивными особен-ностями (отверстиями для пропуска трубопро-водов). |
