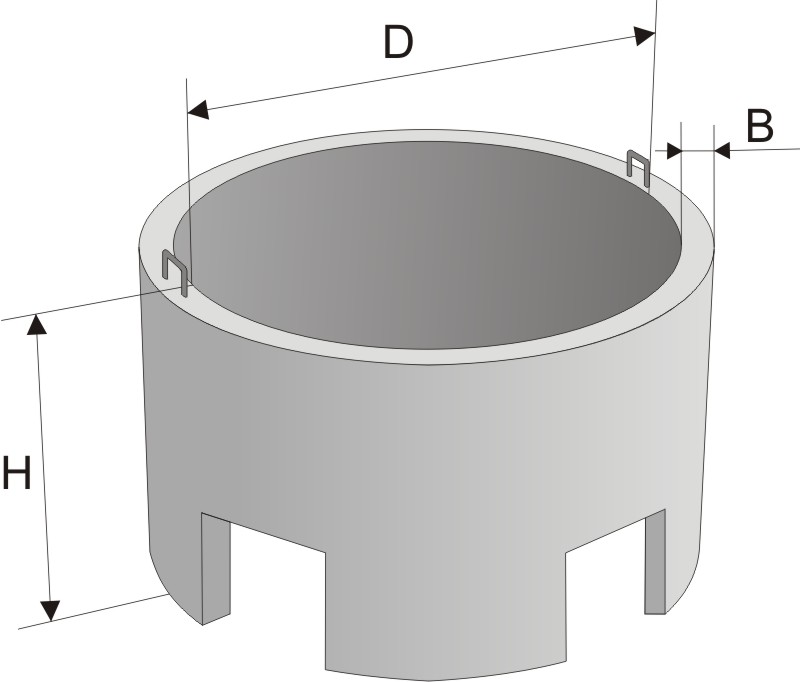

Размеры и масса |
|
Диаметр внутренний, D | 1500 мм |
Ширина, B | 90 мм |
Высота, H | 890 мм |
Масса | 0,80 т |
Рабочие чертежи, ГОСТ, ТУ |
|
ГОСТ | 8020-90 |
Серия | 3.900.1-14, выпуск 1 |
Описание |
|
Примечание | Размеры и количество отверстий: 2 отверстия - 400х500 мм, 2 отверстия - 600х500 мм. |
Условные обозначения | КС15.9б КС - кольцо стеновое, 15 - внутренний диаметр кольца (дм), 9 - высота кольца (дм), б - исполнение колец с дополнительными конструктивными особенностями (отверстиями для пропуска трубопроводов). |
