Размеры и масса |
|
Длина, L | 1990 мм |
Ширина, B | 1390 мм |
Высота, H | 410 мм |
Масса | 0.9 т |
Расход материалов |
|
Класс / марка бетона | В15 |
Бетон | 0.35 м³ |
Сталь | 32.9 кг |
Рабочие чертежи, ГОСТ, ТУ |
|
Рабочие чертежи | Серия 3.903 КЛ-14 Выпуск 1-4 |
Описание |
|

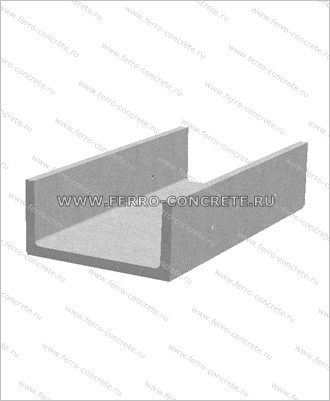

Условные обозначения | Марка элемента лоток КН-3 обозначает: КН - канал непроходной, 3 - номер элемента по геометрическим размерам. |
Дополнительная информация | Настоящие непроходные каналы КН-3 изготавливаются по серии 3.903 КЛ-14 Выпуск 1-4. В данном выпуске серии представлены чертежи железобетонных блоков каналов непроходных и угловых участков к ним. По данной серии в соответствии с требованиями проекта изделия каналы КН-3 должны изготавливаться из конструкционного тяжелого бетона в соответствии с ГОСТ 25192-82. |
